| LDY2002系列 角座阀 | |
| 基本参数 | 技术参数 |
| Y型结构，流阻小、防水垂欧洲风格 | 控制方式 常闭、常开、双作用、单作用 |
| 设计精巧，契形密封，自润滑、免维护 | 介质温度 -10℃～+180℃ |
| 适应医疗卫生、超净、食品及恶劣环境 | 环境温度 -10℃～+80℃ |
| 全不锈钢制造 | 气源压力 4~8bar |
| 任意角度安装 | 工作压力 0~8bar、0~16bar |
| 连接方式 法兰 | |
| 其他参数 | |
| 阀体材质 SS304、SS316、SS316L | 附件选项 电磁阀、位置反馈 |
| 密封材料 PTFE、FPM | 气缸材质 SS304、铝、PPS塑料 |
| 流体粘度 ≤600mm2/S | 法兰标准 国标G、美标NPT、英标BSP |
 |
|

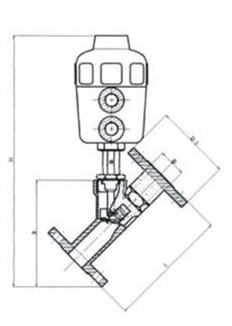

| 外形尺寸(塑料执行器)： | |
| 备注： | |
| ①以上表中尺寸是按标准型气动执行器配置时的尺寸，如果因工况需要而加大气动执行器配置时，请另外索取尺寸。 | |
|
型号规格 |
接口 |
内孔 |
KV值 |
外形尺寸 |
|||
|
φE |
L |
L1 |
H |
||||
|
LDY200210 |
G3/8″ |
10 |
3.8 |
55 |
55 |
125 |
120 |
|
LDY200215 |
G1/2″ |
13 |
4.5 |
55 |
70 |
130 |
135 |
|
LDY200220 |
G3/4″ |
18 |
9.5 |
55 |
76 |
135 |
145 |
|
LDY200225 |
G1″ |
24 |
18.1 |
65 |
90 |
150 |
155 |
|
LDY200232 |
G1 1/4″ |
31 |
23.1 |
80 |
116 |
188 |
200 |
|
LDY200240 |
G1 1/2″ |
35 |
32.9 |
80 |
116 |
190 |
230 |
|
LDY200250 |
G2″ |
45 |
52.8 |
80 |
138 |
218 |
250 |
