气动活塞切断阀设计新颖、操作方便、使用可靠，应用领域广泛是气动单元组合仪表中的重要执行单元，那么气动活塞式切断阀的原理是怎样的呢？下面就和小编一起了解一下气动活塞式切断阀原理。
气动活塞式切断阀结构原理：

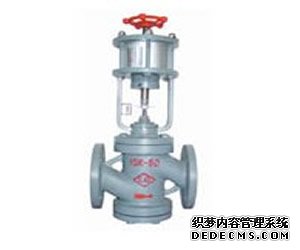

气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部组成，中间由支架边接而成。根据调节机构的形式，气动活塞式切断阀可分为直通单座切断阀（ZSQP型）、直通套筒切断阀（ZSQM型）、二位三通切断阀（ZSQN型）三种型式。气动活塞式执行机构有单作用（弹簧复位）和双作用（双进气）二种。采用单作用执行机构，整机作用方式可分为气关式（水平管路接通）和气开式（水平管路断开）。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。
气动活塞式套筒切断阀采用平衡式阀芯，可提高切断压差。
二位三通切断阀采用四通式阀体，有三个流道口，特别适用于对两条流路的切换。
气动活塞式切断阀作用原理：
当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（0.4~0.6MPa）时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电样阀，使活塞式切断阀控制更加方便、简捷。推荐阅读：减压阀的类型
气动活塞式切断阀原理，以上就是气动活塞式切断阀的结构原理和作用原理，大家可以了解一下。
