电磁阀系列产品包含的电磁阀分类较多，例如先导式电磁阀、直动式电磁阀、气动电磁阀、二位三通电磁阀、二位五通电磁阀等。但其工作原理大都多少有些区别，本文中总结了几个电磁阀的工作原理图，具体如下：
一：气动电磁阀工作原理图

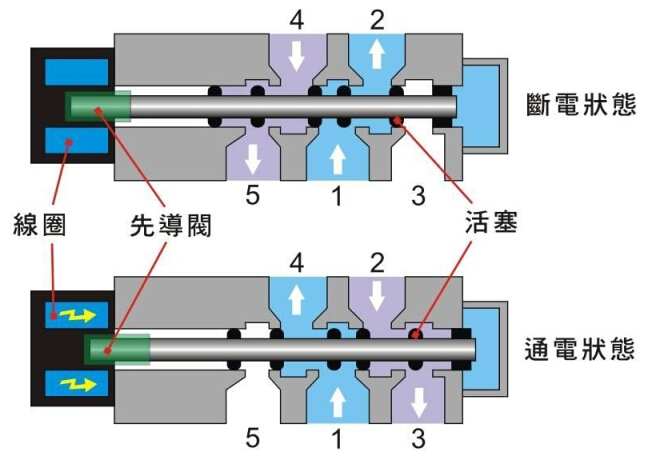

初始位置，1为进气孔，2为出气孔（常开），3为出气孔（常闭）。3和5为排气孔
当电磁阀线圈得电，铁芯得到电磁力，使先导阀动作，使用2、4孔换向，并将2孔中气体排出
二：先导式电磁阀工作原理

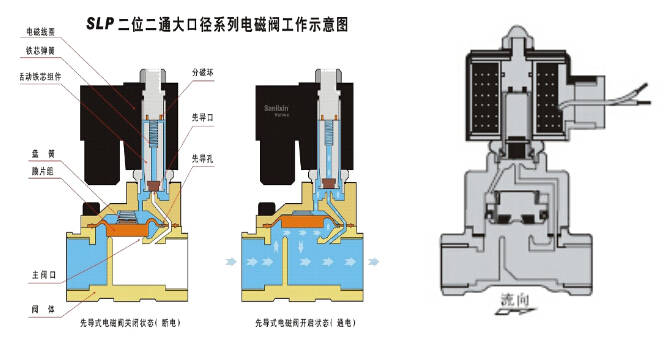

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
三：二位五通电磁阀工作原理图

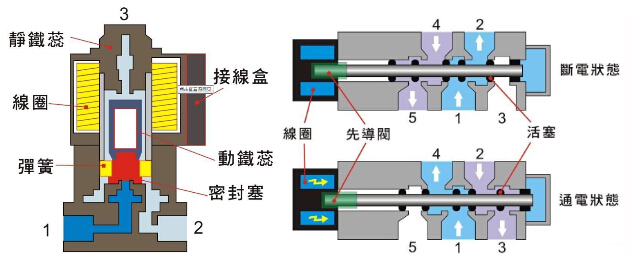

起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
四：直动式电磁阀工作原理图

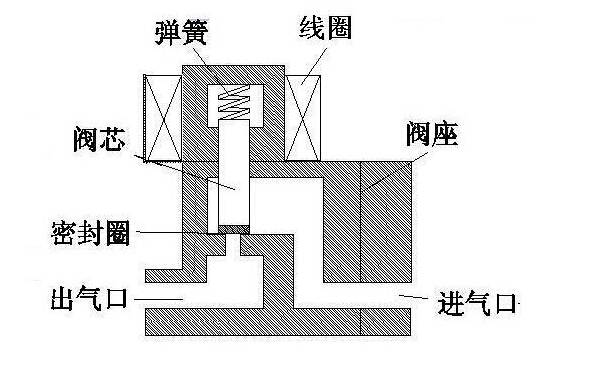

原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
