技术参数
气缸形式 双作用、单作用
环境温度 -20℃～+80℃
气源压力 双作用4~8bar、单作用5~8bar
性能优势
*安装方便，ISO511安装平台
*防火结构设计,防静电结构
*外观小巧，重量轻、比一般的球阀节省空间
功能选项
防 爆 型 防爆等级:dIIBT4
信号反馈 X1机械式无源信号，X2有源信号
带加热器 可在潮湿环境干燥执行器内元件
手动功能 电动执行器带有手动开阀、关阀功能
调 节 型 输入4~20mA信号，实现球阀调节功能
标准规范
* 法兰标准：JB79
* 检测与试验：GB/T13927-1992
* 设计标准：GB/T12237-1989
* 结构长度：GB/T 12221
阀体参数
公称压力 PN16、PN25、PN40
连接方式 法兰式 GB（特选JB、ANSI、JIS）
阀体材质 WCB、SS304、SS316、SS316L
球芯材质 SS、SS304、SS316、SS316L
密封材料 PTFE、PPL
C6: -30℃～150℃（PTFE）
工作温度 C7: -30℃～250℃（P)
应用范围 水、油、气及某些腐蚀性液体
附件选项
回 讯 器 也叫限位开关，远程反馈开关信号
电 磁 阀 双作用选二位五通、单作用选二位三通
三 联 件 可对气源稳压、过滤、气缸加润滑油
电气定位器 输入4~20mA信号，实现球阀调节功能
备注：气缸参数请另参考所选配的气动执行器资料

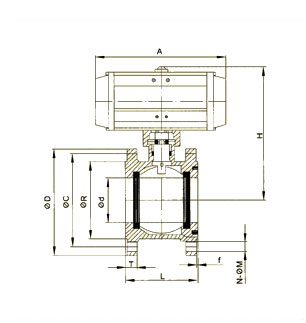

外形尺寸(mm)
|
型号 |
通径 |
φR |
φC |
φD |
L |
H |
A |
T |
F |
N-φM |
执行器 |
|
LDBAB15 |
15 |
45 |
65 |
95 |
42 |
145 |
143 |
14 |
2 |
12 |
LDP052 |
|
LDBAB20 |
20 |
55 |
75 |
100 |
44 |
150 |
143 |
14 |
2 |
12 |
LDP052 |
|
LDBAB25 |
25 |
45 |
65 |
100 |
50 |
161 |
143 |
14 |
2 |
12 |
LDP052 |
|
LDBAB32 |
32 |
78 |
100 |
110 |
60 |
185 |
173 |
16 |
2 |
16 |
LDP063 |
|
LDBAB40 |
40 |
85 |
110 |
110 |
65 |
203 |
190 |
16 |
2 |
16 |
LDP075 |
|
LDBAB50 |
50 |
100 |
125 |
125 |
80 |
220 |
196.5 |
16 |
3 |
16 |
LDP083 |
|
LDBAB65 |
65 |
120 |
145 |
145 |
110 |
253 |
241 |
18 |
3 |
16 |
LDP092 |
|
LDBAB80 |
80 |
135 |
160 |
160 |
120 |
274 |
163.5 |
20 |
3 |
16 |
LDP105 |
|
LDBAB100 |
100 |
155 |
180 |
180 |
150 |
320 |
319 |
20 |
3 |
16 |
LDP125 |
|
LDBAB125 |
125 |
185 |
210 |
210 |
180 |
374 |
390 |
22 |
3 |
16 |
LDP140 |
|
LDBAB150 |
150 |
210 |
240 |
240 |
225 |
415 |
449 |
24 |
3 |
20 |
LDP160 |
备注：
1.表带＊尺寸为备选尺寸，如果是选择技术参数中的特选项目或客户有特制要求时，请向我们另行索取尺寸表；
2.表中气动头型号为常规配置，若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。
