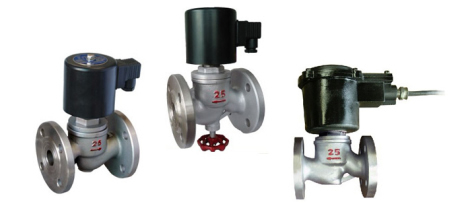

    LD71高真空信号反馈电磁阀

    关键词:LD71,高真空,真空,信号,反馈,电磁阀,应用,范围,工业

    更新时间:2014-08-08 15:32:34

    应用范围 工业炉窑、干燥设备、制药机械、真空设备、水厂虹吸管路、航天、石油化工、电力装备、钢铁、电镀涂装、燃气燃油、环保设备、吹灰除尘、纺织印染、暖通空调、酿酒、食品、水处理、等控制系统。 技术参数 公称通径 DN15-250 原理结构 分步直动式 阀体...

    咨询热线:400-0458-588

    应用范围
    工业炉窑、干燥设备、制药机械、真空设备、水厂虹吸管路、航天、石油化工、电力装备、钢铁、电镀涂装、燃气燃油、环保设备、吹灰除尘、纺织印染、暖通空调、酿酒、食品、水处理、等控制系统。

    技术参数
    公称通径  DN15-250
    原理结构  分步直动式
    阀体材质  SS304、321、302(SS316批量可特制)
    密封材料  NBR、FKM、PTFE、紫铜
    适用流体  气体、液体,蒸汽、真空、导热油等
    环境温度  -25℃~+60℃(防爆型-20℃~+50℃)
    流体温度  C2:-20~90℃,C5: -25~220℃
    流体粘度  ≤22mm2/S(50mm2/S以下可特制)
    连接方式  法兰
    安装方式  水平,线圈向上(禁止垂直安装)
    防护等级  普通线圈IP54,防爆线圈IP65
    *信号反馈装置限于工作温度≤80℃场合*无源信号反馈要求流体压差≥1~3bar
    *国家级防爆监督站检验合格
    *位置受限。S、X1、N同一台阀只能选择其中一种功能
    *手动装置特点:直接打开主阀芯,无需压差条件

    功能选项
    代号 功能名称 功能说明
    K 常开型 通电阀关,断电阀开
    E 防爆型 防爆等级:Ex dⅡBT4
    S 带手动操作 可手动打开或关闭本阀
    X1 远程信号反馈 无源机械触点,适用气体介质
    N 带止回功能 限制流体单向流动,防止倒流
    J 配节能模块 降低线圈温升和功耗,延长线圈寿命

    电气参数
    常规电压:220V AC 50/60Hz24V DC
    特制电压:AC 50/60Hz:380V110V48V36V24V;DC:220V、110V、48V、12V
    额定功率:AC:通径≤25mm,45VA; ≥32mm,70VA;DC:通径≤25mm,40W; ≥32mm,65W
    电压公差:±10%
    电气连接:普通型:标准接线盒;防爆型:M20x1.5内螺纹,内置接线盒(可定制G1/2或NPT螺纹)
    *选用以上特制电压时工作压力可能变化,请务必先向我司咨询。

    规格参数

    常闭型

    2/2NC

    LD71分步直动式高真空电磁阀参数1

    常开型

    2/2NO

    LD71分步直动式高真空电磁阀参数2



    型号规格 通经(mm) Kv值 最小压差(bar) 最大压差(bar)

    特制常闭型

    工作压力范围(bar)

    标准型 X1/N 常闭型 常开型
    LD7115 15 2.8 0 1 16 8 1~40
    LD7120 20 5.4 0 1 16 8 1~40
    LD7125 25 8.5 0 1 16 8 1~40
    LD7132 32 14 0 1 16 8 1~40
    LD7140 40 18 0 1 16 8 1~40
    LD7150 50 28 0 1 16 8 1~40
    LD7165 65 40 0.05   16 8 2~25
    LD7180 80 65 0.05   16 6 2~25
    LD71100 100 100 0.1   16 6 2~25
    LD71125 125 150 0.1   16 3 2~25
    LD71150 150 250 0.1   16 3 2~25
    LD71200 200 420 0.1   16 3 2~25
    LD71250 250 660 0.1   16 3 2~25

    优化建议:在设设计控制方案时尽量选择常闭型,而你如果是通电时间太长则不必担忧,本阀适应连续工作;
    备  注:如果需要附带“止回功能”或“X1信号反馈”时应满足表中的最小压差条件

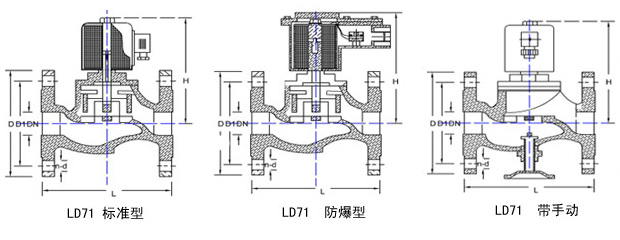

    LD71分步直动式高真空电磁阀内部结构图LD71分步直动式高真空电磁阀外形结构图

    型号规格 L H H常开 H防爆 D D1 D2 n-d
    LD7115 90 152 175 185 95 65 45 4-Φ12
    LD7120 115 155 175 185 105 75 55 4-Φ14
    LD7125 125 158 178 188 115 85 65 4-Φ14
    LD7132 140 168 188 198 135 100 78 4-Φ18
    LD7140 165 175 195 205 145 110 85 4-Φ18
    LD7150 190 185 205 215 160 125 100 4-Φ18
    LD7165 250 265     185 145 118 4-Φ18
    LD7180 270 275     200 160 132 8-Φ18
    LD71100 320 373     220 180 156 8-Φ18
    LD71125 400 416     250 210 184 8-Φ18
    LD72150 400 400     285 240 211 8-Φ18
    LD71200
    LD71250

    优化建议:
    ①流体温度一定要按实际提供给我们,否则虚报高温将会使生产时公差系数和密封配置不当,而引起泄露;
    ②流体中若含杂质,应在电磁阀前方安装过滤阀(滤网≥60目),而且流体应无凝固或结晶现象。
    ③防爆场合建议不要选择带信号反馈功能,因为防爆信号反馈装置成本比普通的贵数倍,若必需请咨询我司。
