    LD74A小型直动活塞式真空电磁阀

    关键词:LD74A,小型,直动,活塞,真空,电磁阀,应用,范围,科研

    更新时间:2014-08-05 15:33:04

    应用范围 科研实验装备、分析测量仪器、医疗器械、纺织印染、焊接设备、服装机械、印刷设备、液压系统、环保设备、石化电力、清洗设备、喷灌系统、机器制造、食品工业等自动化控制。 技术参数 公称通径 DN1-12 原理结构 直动活塞式 阀体材质 SS304 密封材料 N...

    咨询热线:400-0458-588

    应用范围
    科研实验装备、分析测量仪器、医疗器械、纺织印染、焊接设备、服装机械、印刷设备、液压系统、环保设备、石化电力、清洗设备、喷灌系统、机器制造、食品工业等自动化控制。

    技术参数
    公称通径 DN1-12
    原理结构 直动活塞式
    阀体材质 SS304
    密封材料 NBR、FKM、PTFE
    环境温度 -25℃~+60℃(防爆型-20℃~+50℃)
    流体温度 C2:-10~90℃,C3: -15~120℃
    适用流体 气体、液体、蒸汽、热水、低真空等
    安装方式 水平安装,线圈向上
    连接方式 内螺纹(国标、NPT)
    流体粘度 ≤22mm2/S
    防护等级 IP65(塑封线圈、防爆型)、IP54(常开、三通)

    电气参数
    电源电压 220V、110V、24V AC 50/60Hz;24V、12V DC
    电压公差 ±10%
    电气连接 普通型:标准接线盒

    功能选项
    代号 功能名称 功能说明
    231 换向型 通电:2流向→1,3关闭;断电:2流向→3,1关闭
    232 排气型 通电:1流向→2,3关闭
    断电:2流向→3,1关闭
    E 防爆型 防爆等级:ExmⅠ/ⅡT4
    K 常开型 通电阀关,断电阀开
    J 配节能模块 降低线圈温升和功耗,延长线圈寿命
    防爆型:M14*1.5,1.5M导线
    * 国家级防爆监督站检验合格
    *(二位三通不能做防爆型)



    规格参数
    常闭型
    2/2NC

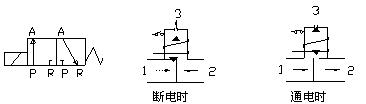

    LD74A小型直动活塞式真空电磁阀参数
    常开型
    2/2NC
    LD74A小型直动活塞式真空电磁阀参数
    型号规格 接口 通径[mm] Kv值 最大工作压力[bar] 额定功率[W]
    常闭型 常开型 标准配置 特殊情况
    AC DC AC DC
    LD7401.5A 1/8、1/4 1.5 0.04 30 25 12 10 15 25
    LD7402A 1/8、1/4 2 0.08 25 16 12 10 15 25
    LD7403A 1/8、1/4 3 0.16 16 10 10 8 15 25
    LD7404A 1/4 4 0.25 16 10 8 6 15 25
    LD7405A 1/4 5 0.32 16 10 6 4 15 25
    LD7406A 1/4 6 0.54 16 10 5 3 15 25
    LD7408A 1/4 8 0.80 16 8 8 6 15 25
    LD7410A 3/8 10 1.4 16 8 6 3 15 25
    LD7412A 3/8 12 2.0 16 8 6 3 15 25

    优化建议:在设设计控制方案时尽量选择常闭型,而你如果是通电时间太长则不必担忧,本阀适应连续工作

    型号规格 阀体接口 通径[mm] Kv值 最大工作压力 额定功率[W]
    阀体 顶端 阀体 顶端 排气型[bar] 换向型[bar] 标准配置 特殊情况
    LD7401.5-23 1/8、1/4 1.5 1.5 0.04 0.04 10 12 25 35
    LD7402-23 1/8、1/4 2 2 0.08 0.08 10 12 25 35
    LD7403-23 1/8、1/4 3 3 0.16 0.16 8 8 25 35
    LD7404-23 1/4 4 3 0.25 0.16 6 6 36 45
    LD7405-23 1/4、3/8 5 3 0.32 0.16 5 5 36 45
    LD7406-23 1/4、3/8 6 3 0.54 0.16 4 8 36 45
    LD7408-23 1/4、3/8 8 3 0.80 0.16 2 8 36 45
    LD7410-23 1/4 10 3 1.0 0.16 2 8 36 45
    LD7412-23 3/8 12 3 1.2 0.16 2 8 36 45

    备注:顶端通径特殊定制最大可以做到5mm,但会因此增加整个阀体的外形尺寸及增大功率

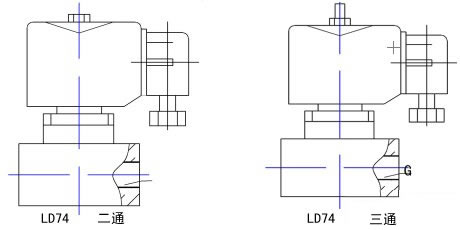

    LD74A小型直动活塞式真空电磁阀内部结构图LD74A小型直动活塞式真空电磁阀外形结构图

    外形尺寸



    规格参数
    排气型
    232
    LD74A小型直动活塞式真空电磁阀参数

    换向型
    231

    LD74A小型直动活塞式真空电磁阀参数
    型号规格 阀体接口 公共尺寸 二通外形尺寸[mm] 三通外形尺寸[mm]
    L H常闭型 H常开型 H防爆型 顶端接口 H
    LD7401.5-23 1/8、1/4 40 75 90 95 M10X1 95
    LD7402-23 1/8、1/4 40 75 90 95 M10X1 95
    LD7403-23 1/8、1/4 40 75 90 95 M10X1 95
    LD7404-23 1/4 40 75 90 95 M10X1 95
    LD7405-23 1/4 50 80 95 100 M10X1 130
    LD7406-23 1/4 50 80 95 100 M10X1 130
    LD7408-23 1/4 50 80 95 100 M10X1 130
    LD7410-23 3/8 60 105 120 125
    LD7412-23 3/8 60 105 120 125

    备注:
    ①顶端接口为M10X1外螺纹,若需其它规格接口可另外加工螺纹转换接头!
    ②可根据用户的实际需要在阀体底座上加工固定安装孔
    优化考虑:①流体中若含杂质,应在电磁阀前方安装过滤阀(滤网≥60目),而且流体应无凝固或结晶现象

    网址:http://www.cnlidea.net/zhenkongdiancifa/94.html
