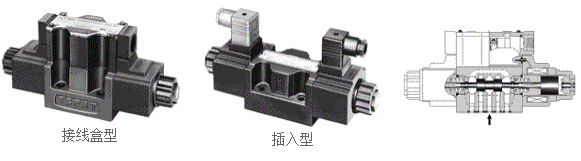

油研型 电磁换向阀DSG03
|
名称·规格
|
备注
|
|
内六角螺钉：
4- M6×35L…4个 |
安装力矩：12-15Nm |
底板
|
型号
|
连接尺寸Rc
|
质量kg
|
|
DSGM-03-30
|
3/8
|
3
|
|
DSGM-03X-30
|
1/2
|
|
|
DSGM-03Y-30
|
3/4
|
4.7
|
切换时间（代表例）
切换时间与液体粘度、滑阀机能以及回路条件有关。
-
常规型（没有无冲击功能）
-
试验条件
压力：16MPa 流量：31.5 l/min 粘度：35cSt 电压：100% V -
测定结果
机种型号时间T1T2通用型DSG-03-3C2-A※2722DSG-03-3C2-D※9730DSG-03-3C2-R※97204DSG-03-3C2-RQ※9741
-
试验条件
- 无冲击型
|
试验回路及条件 压力:7MPa, 负荷:1000kg,速度:8 m/min,使用油粘度:35cSt |
测定结果 |
 |
 |
|
类别
|
型号
|
时间
|
加速度
|
||
|
T1
|
T2
|
G1
|
G2
|
||
|
无冲击型
|
S-DSG-03-3C2-D※
|
110
|
120
|
0.65
（6.5） |
0.65
（6.5） |
|
S-DSG-03-3C2-R※
|
110
|
220
|
|||
|
S-DSG-03-3C2-RQ※
|
110
|
120
|
|||
|
参考：干式普通型
|
K-DSG-03-3C2-D※-41
|
70
|
40
|
1.4
（14） |
1.2
（12） |

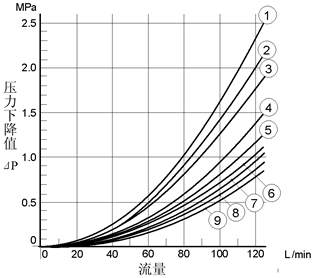

压力下降特性
下面为流量压力曲线,使用油粘度35cSt、比重为0.85
常规型
 |
|
型号
|
压力降曲线标号
|
||||
|
P→A
|
B→T
|
P→B
|
A→T
|
P→T
|
|
|
DSG-03-3C2
|
⑦
|
⑦
|
⑦
|
⑦
|
⑦
|
|
DSG-03-3C3
|
⑨
|
⑨
|
⑨
|
⑨
|
⑤
|
|
DSG-03-3C4
|
⑦
|
⑧
|
⑦
|
⑧
|
-
|
|
DSG-03-3C40
|
⑦
|
⑦
|
⑦
|
⑦
|
-
|
|
DSG-03-3C60
|
⑥
|
⑤
|
⑥
|
⑤
|
①
|
|
DSG-03-3C9
|
⑨
|
⑦
|
⑨
|
⑦
|
-
|
|
DSG-03-3C10
|
⑦
|
⑧
|
⑦
|
⑦
|
-
|
|
DSG-03-3C12
|
⑦
|
⑦
|
⑦
|
⑧
|
-
|
|
DSG-03-3D2
|
④
|
③
|
⑥
|
⑥
|
-
|
|
DSG-03-3B2
|
②
|
①
|
⑦
|
⑦
|
-
|
|
DSG-03-3B3
|
③
|
②
|
⑨
|
⑨
|
-
|
|
DSG-03-3B8
|
⑥
|
-
|
⑤
|
-
|
-
|

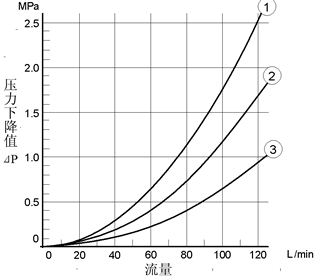

无冲击
 |
|
型号
|
压力降曲线标号
|
||||
|
P→A
|
B→T
|
P→B
|
A→T
|
P→T
|
|
|
S-DSG-03-3C2
|
②
|
②
|
②
|
②
|
-
|
|
S-DSG-03-3C4
|
②
|
②
|
③
|
③
|
-
|
|
S-DSG-03-2B2
|
①
|
②
|
②
|
②
|
-
|
●粘度变化请乘以下表的系数
|
粘度
|
cSt(mm2/s) |
15
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
|
SSU
|
77
|
98
|
141
|
186
|
232
|
278
|
324
|
371
|
417
|
464
|
|
|
系数
|
0.81
|
0.87
|
0.96
|
1.03
|
1.09
|
1.14
|
1.19
|
1.23
|
1.27
|
1.30
|
|
●比重变化请按公式
计算，其中ΔP为上图值。

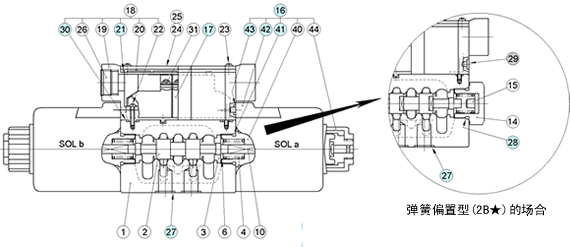

交流电磁铁组件及密封件一览表
密封件一览表
|
件号
|
零件名称
|
零件型号
|
数量
|
备注
|
||
|
3C※
|
2D2
|
2B※
|
||||
|
21
|
密封垫
|
1751S-VK416492-7
|
1
|
1
|
||
|
29
|
密封堵
|
1790S-VK411689-3
|
|
|
1
|
|
|
27
|
○形圈
|
AS5, , , , , , , 68-014(NBR,Hs90) |
5
|
5
|
5
|
|
|
28
|
○形圈
|
JIS B2401-1B-P21
|
-
|
-
|
1
|
|
|
41
|
○形圈
|
JIS B2401-1B-P21
|
2
|
2
|
1
|
包括在电磁铁组件27中 |
|
43
|
○形圈
|
JIS B2401-1A-P4
|
4
|
4
|
2
|
|
电磁铁、线圈一览表
|
阀型号
|
电磁铁型号
|
线圈型号
|
(17)插座型号
|
|
DSG-03-※※※-A100
|
SA3-100-50
|
1790S-VK314788-1
|
R3-50
|
|
DSG-03-※※※-A120
|
SA3-120-50
|
1790S-VK314789-9
|
|
|
DSG-03-※※※-A200
|
SA3-200-50
|
1790S-VK314790-7
|
|
|
DSG-03-※※※-A240
|
SA3-240-50
|
1790S-VK314791-5
|
★1、特殊用型（除了上表标准型外）电磁铁请按下列形式标注。
| SA3 | -100 | -C | -N | -50 |
|
线圈型号
(参照上表) |
手动操作形式 C：仅在带按钮锁紧 (可供选择)时标注 |
接线形式 N:仅在插入型标注 (可供选择) |
★2插入式线圈与接线盒不同,详细内容请向本公司咨询.
改变电源
改变电源（AC→DC、R、RQ）时， 不仅要改变电磁铁组件以及插座，而且还需改变弹簧及垫圈。详细内容另行联系。
改变电压
只更换线圈，即可改变使用电压。
直流、本整（本整快速复位）型电磁铁组件及密封件一览表
（S-）DSG-03-※※※-D※/R※/RQ※
 |
电磁铁组件、线圈一览表
|
阀型号
|
电磁铁组件型号
|
线圈型号
|
插座型号
|
|
DSG-03-※※※-D12
|
SD3-12-51
|
1751S-VK314792-3
|
KR3-A-50
|
|
DSG-03-※※※-D24
|
SD3-24-51
|
1751S-VK314793-1
|
|
|
DSG-03-※※※-D100
|
SD3-100-51
|
1751S-VK314795-6
|
KR3-C-50
|
|
DSG-03-※※※-R100
|
SR3-100-51
|
1751S-VK314799-8
|
RR3-50
|
|
DSG-03-※※※-R200
|
SR3-200-51
|
1751S-VK314801-2
|
|
|
DSG-03-※※※-RQ100
|
SR3-100-51
|
1751S-VK314799-8
|
QR3-C-50
|
|
DSG-03-※※※-RQ200
|
SR3-200-51
|
1751S-VK314801-2
|
QR3-D-50
|
★1、特殊型用（除了上表标准型以外）电磁铁请按下列形式标注
| S | D3 | -12 | -S | -C | -N | -51 |
|
电源 D：DC， R：AC→DC |
线圈型号 (参照上表) |
S：无冲击时 标注 |
手动操作形式 C：带手动锁紧 按钮时标注 |
接线形型式 N:插入式标注 |
设计号 |
★2、仅无冲击型阀用电磁铁组件设计号为50。
★3、插入式线圈与上表型号不同,详细内容请向本公司咨询。
改变电源
DC与R、RQ相互转换时,请更换线圈以及插座。
R与RQ互相转换时，请更换插座。
DC、R、RQ与AC相互转换时，不仅要更换电磁铁组件及插座，还需要换弹簧和垫圈。详细情况另行咨询。
改变电压
在DC、RQ时，请更换线圈及插座，
R时，只更换线圈，即能改变使用电压。
密封件
|
件号
|
零件名称
|
零件型号
|
数量
|
备注
|
||
|
3C※
|
2D2
|
2B※
|
||||
|
8
|
○形圈
|
JIS B2401-1B-P9
|
4
|
4
|
4
|
|
|
9
|
○形圈
|
JIS B2401-1B-P18
|
-
|
-
|
1
|
|
|
15
|
静密封
|
1790S-VK411689-3
|
-
|
-
|
2
|
|
|
24
|
○形圈
|
JIS B2401-1B-P18
|
2
|
2
|
1
|
|
|
25
|
○形圈
|
|
4
|
4
|
1
|
包括在电磁铁组件13中
|
|
32
|
静密封
|
17905-VK411686-9
|
1
|
1
|
1
|
|
