直通单向阀 CIT02 03 06 10
规格
规格
| 型号 | 额定流量 L/min | 最高使用压力 MPa | 开启压力 MPa | 质量 kg |
| CIT-02-*-50 | 16 | 25 |
04：0.04 35：0.35 50：0.5 |
0.1 |
| CIT-03-*-50 | 30 | 0.3 | ||
| CIT-06-*-50 | 85 | 0.8 | ||
| CIT-10-*-50 | 230 | 2.3 |
型号说明
| CI | T | -03 | -04 | -50 |
| 系列号 | 连接形式 | 公称尺寸 | 开启压力 MPa | 设计号 |
|
CI：直通式 单向阀 |
T：管式连接 | 02 |
04：0.04 35：0.35 50：0.5 |
50 |
| 03 | ||||
| 06 | ||||
| 10 |

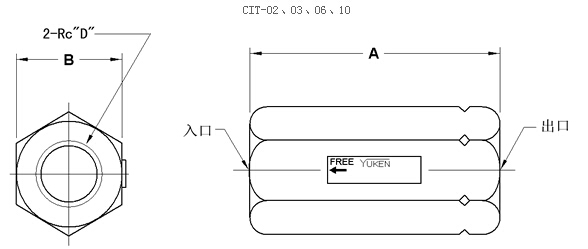

外形尺寸
| 型号 | A | B | D |
| CIT-02-*-50 | 58 | 19 | 1/4 |
| CIT-03-*-50 | 76 | 27 | 3/8 |
| CIT-06-*-50 | 95 | 41 | 3/4 |
| CIT-10-*-50 | 133 | 60 | 1 1/4 |
